Порошковая металлургия (ПМ) широко признана экологичным производственным процессом, в котором металлические порошки используются для изготовления деталей с минимальным количеством отходов. Она хорошо подходит для изготовления сложных и высокоточных компонентов в больших объемах. Типичные примеры изделий, изготовленных методом порошковой металлургии, включают спеченные шестерни, роторы и шестерни масляных насосов, втулки, шкивы привода ГРМ, кольца датчиков ABS, детали замков, компоненты амортизаторов и спеченные фильтры.
Содержание:
Что такое порошковая металлургия?

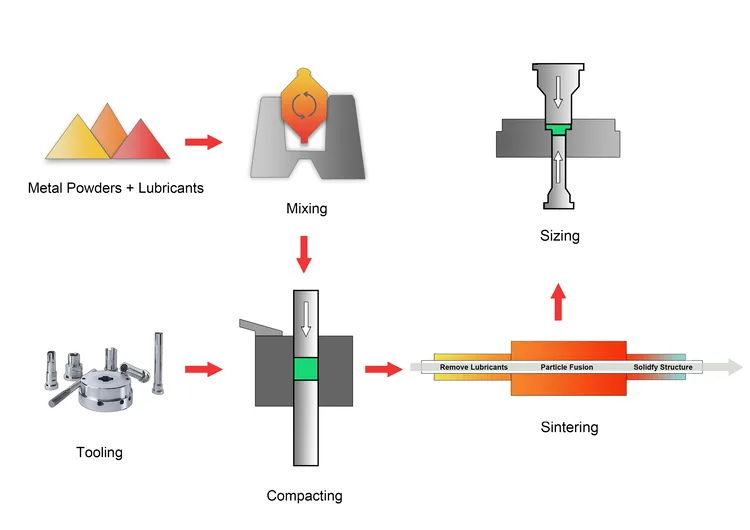

процесс порошковой металлургии Процесс начинается со смешивания порошков со связующими для улучшения текучести и прессуемости. Затем смесь прессуется под высоким давлением в пресс-форме, образуя твёрдую форму, известную как «сырая прессовка». После прессования прессовка помещается в печь с контролируемой атмосферой для спекания — термической обработки при температуре ниже точки плавления металла. Этот этап связывает частицы вместе и повышает прочность и плотность детали без плавления металла.
ПМ идеально подходит для производства изделий сложной формы, минимизации отходов материала и обеспечения крупносерийного производства с жесткими допусками на размеры.
Примеры изделий порошковой металлургии
Вот некоторые типичные примеры продукции порошковой металлургии.

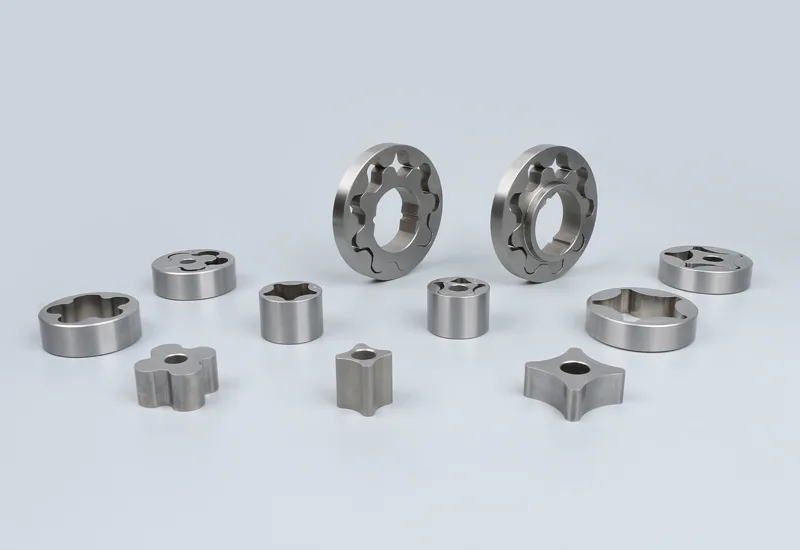

Ротор масляного насоса
Роторы масляного насоса отвечают за забор масла из картера и его прокачку через двигатель для смазки движущихся частей, снижения трения и отвода тепла. Типичный комплект роторов включает внутренний и внешний роторы, вращающиеся вместе внутри корпуса насоса. Внутренний и внешний роторы должны быть точно подогнаны друг к другу, с радиальным зазором обычно от 0.08 до 0.13 мм.
Метод порошковой металлургии хорошо подходит для производства роторов масляных насосов. Он позволяет точно формовать сложные формы с жёсткими допусками, обеспечивая требуемую точность посадки внутреннего и внешнего роторов. процесс спеканиядиаметры роторов могут быть дополнительно уточнены путем калибровки — этапа холодного прессования, который повышает точность размеров.

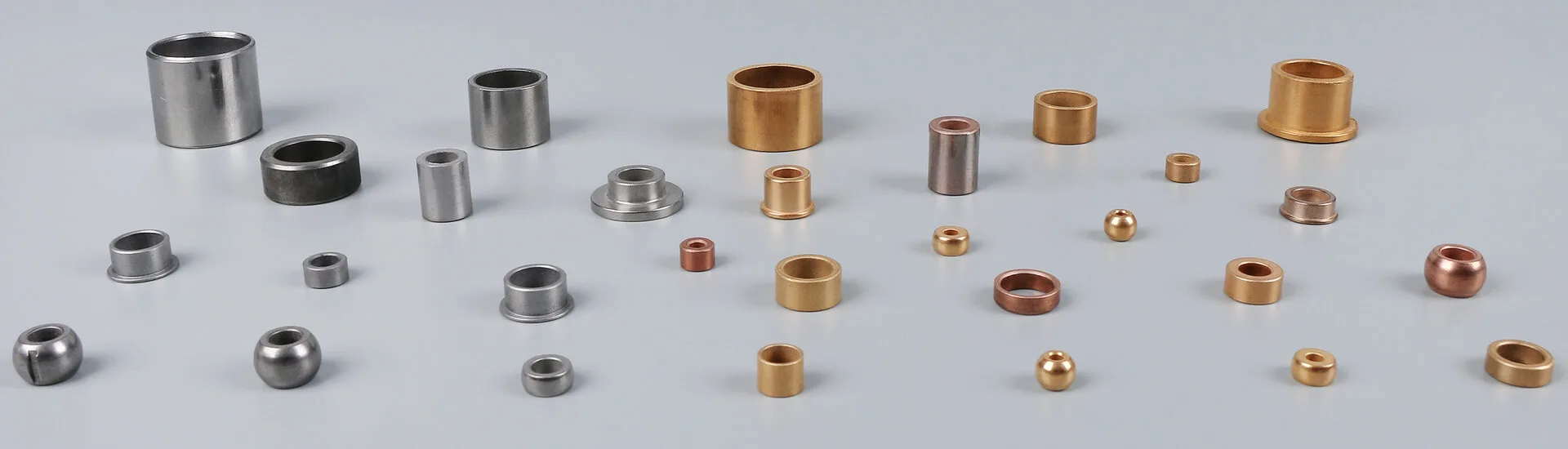

Спеченная втулка
Спеченные втулки представляют собой самосмазывающиеся подшипники, которые изготавливаются путем прессования металлического порошка (обычно бронзы или железа) в сырую прессовку с последующим спеканием ее при температуре ниже точки плавления металла.
Процесс спекания создает пористую структуру, которая позволяет смазке удерживаться в порах. вакуумная пропитка маслом. Таким образом, втулка является самосмазывающейся во время работы.
Спеченные втулки широко используются в узлах, требующих низкого уровня шума и постоянной смазки. Наиболее распространённые области применения:
- Электродвигатели
- Бытовая техника (например, стиральные машины, вентиляторы, соковыжималки)
- Офисное оборудование (например, принтеры, копировальные аппараты)
- Электроинструменты
- Автомобильные системы (например, электродвигатели стеклоочистителей, системы отопления, вентиляции и кондиционирования воздуха)

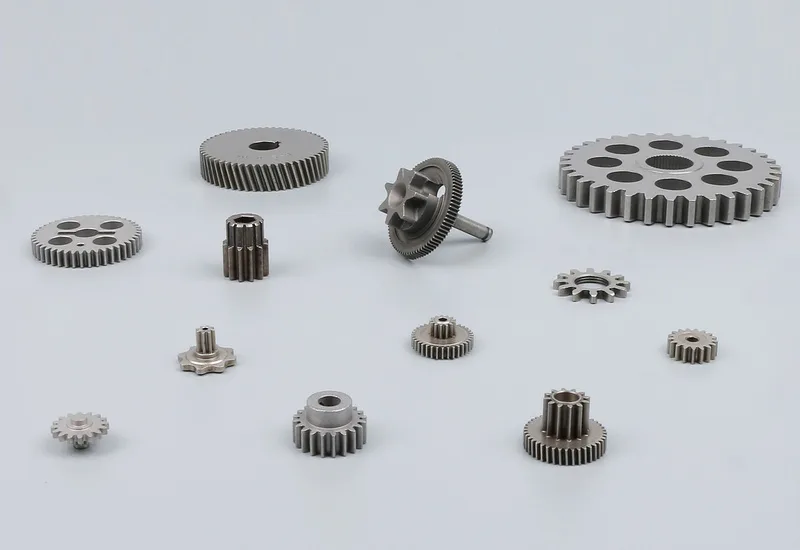

Механизм порошковой металлургии
Зубчатые передачи являются важнейшими элементами трансмиссии в машиностроении, однако традиционные методы обработки требуют множества этапов и приводят к значительным потерям материала. Технология компактирования методом порошковой металлургии формирует полную геометрию зубьев, поэтому вторичная обработка практически не требуется.
Это упрощает производственный процесс и сокращает время производства. Минимальные отходы и коэффициент использования материалов более 95% также способствуют снижению затрат и повышению общей эффективности.
Лучшее шестерни порошковой металлургии Изготавливаются из железомедных сплавов, предварительно легированных сталей или сталей, упрочняемых спеканием. Распространенные типы зубчатых передач включают прямозубые, косозубые, конические и планетарные. Они широко используются в автомобильных трансмиссиях и системах рулевого управления, бытовой технике, электроинструменте, медицинском оборудовании и садово-огородном оборудовании.
Кольцо датчика ABS
Кольцо АБСТакже известное как тоновое кольцо или редукторное кольцо, это важный компонент антиблокировочной системы тормозов (ABS) автомобиля.
Он устанавливается на ступицу колеса или ось и взаимодействует с датчиком для измерения скорости вращения колеса. При вращении колеса зубья тонального кольца проходят мимо датчика, генерируя сигналы, которые передаются в блок управления ABS. Эти сигналы помогают системе определять скорость вращения колеса и предотвращать его блокировку, обеспечивая безопасное торможение.
Спеченные кольца из АБС-пластика обычно изготавливаются из материала F-0000. Они обеспечивают формовку, близкую к окончательной форме, подходят для крупносерийного производства, отличаются превосходной однородностью и экономичностью.

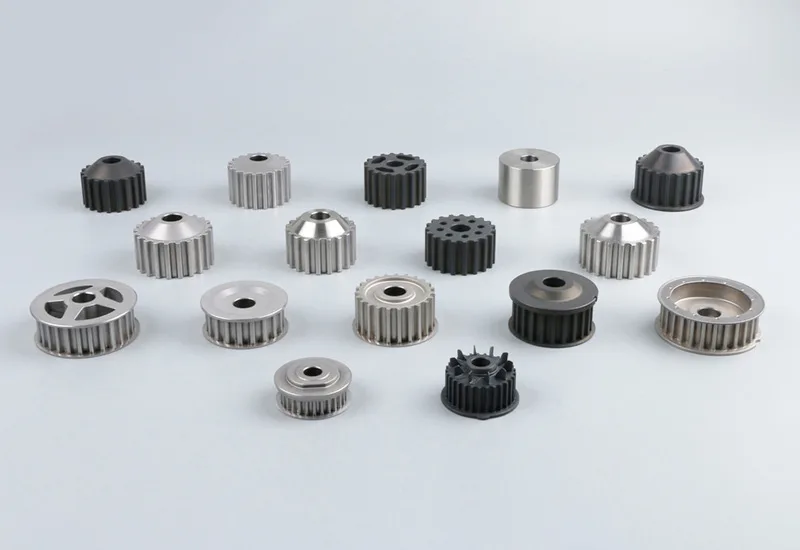

Шкив водяного насоса
шкив водяного насоса Это вращающийся компонент, установленный на валу водяного насоса. Он приводится в движение коленчатым валом двигателя через ремень и передает это вращение на водяной насос. Его основная функция — поддерживать циркуляцию охлаждающей жидкости двигателя, что способствует регулированию его температуры.
Шкив водяного насоса обычно изготавливается методом порошковой металлургии, при этом наиболее часто используемыми материалами являются FC-0205, FC-0208, FN-0205, FD-0208.
Фланец водяного насоса
A фланец водяного насоса Это прецизионно обработанный монтажный компонент, используемый для соединения водяного насоса с системой двигателя. Он служит интерфейсом между валом насоса и приводным механизмом, обеспечивая плавную передачу крутящего момента при сохранении точного положения рабочего колеса насоса. Фланец обычно включает в себя отверстия для болтов, центральное отверстие и уплотнительные поверхности, которые должны быть изготовлены с жесткими допусками для обеспечения герметичности и стабильного вращения.
Порошковая металлургия хорошо подходит для производства фланцев водяных насосов, поскольку позволяет формировать сложные геометрические формы с неизменной точностью и высокой степенью использования материала. Для изготовления фланцев методом порошковой металлургии часто используются материалы FC-0205, FC-0208, FN-0205 и FD-0208, которые обеспечивают хорошую прочность, стабильность размеров и обрабатываемость. После спекания размеры фланца могут быть дополнительно улучшены путем калибровки или вторичной механической обработки для улучшения посадки между корпусом насоса и валом.

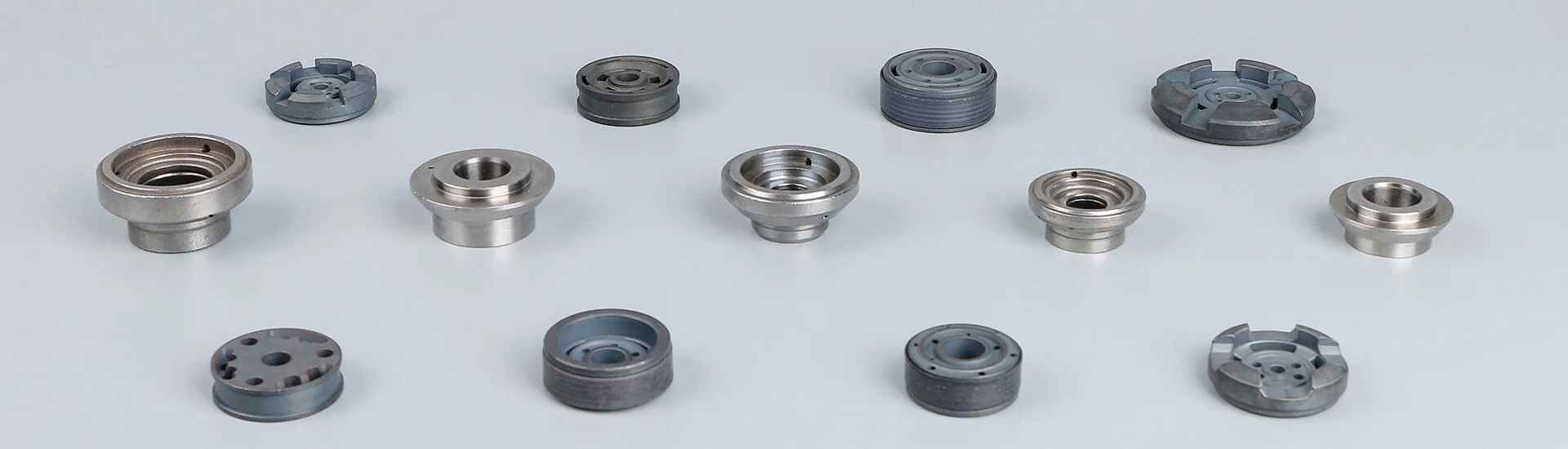

Часть амортизатора
Автомобильные амортизаторы являются важными компонентами системы подвески, напрямую влияющими на комфорт езды, управляемость и безопасность вождения.
Поршни амортизатораНаправляющие штока и клапаны являются ключевыми компонентами амортизаторов и типичными изделиями порошковой металлургии. Эти детали требуют высокой точности, износостойкости и прочности для обеспечения надежного демпфирования и плавной работы.
Например, торец поршня амортизатора имеет три кольцевые сопрягаемые поверхности. Плоскостность и разность размеров этих поверхностей существенно влияют на посадку поршня в цилиндр, что, в свою очередь, влияет на безопасность транспортного средства.
Порошковая металлургия обеспечивает жесткие допуски в детали амортизатора и обеспечивает экономически эффективное решение для массового производства.

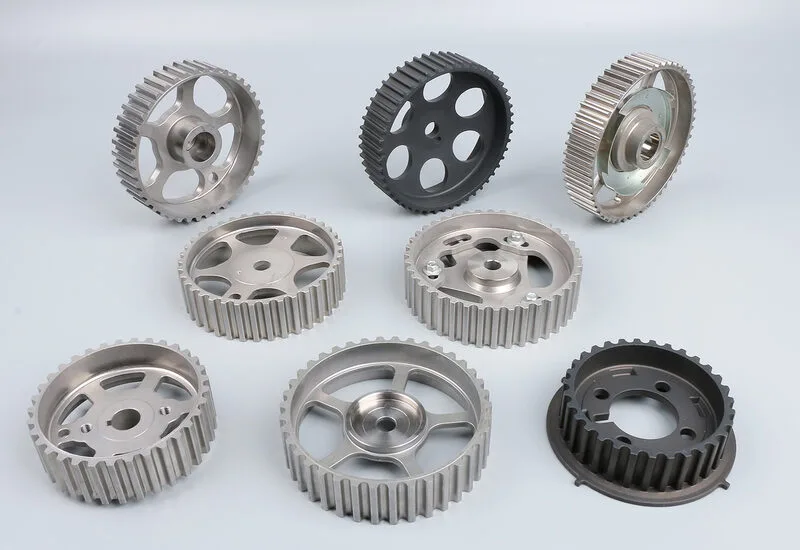

Сроки Пули
A шкив синхронизации Система газораспределения двигателя представляет собой зубчатое колесо, установленное на коленчатом или распределительном валу. Оно взаимодействует с ремнём ГРМ, обеспечивая точное согласование вращения коленчатого и распределительного валов, что обеспечивает срабатывание впускных и выпускных клапанов в правильные моменты рабочего цикла двигателя.
Порошковая металлургия — практичный выбор для производства зубчатых шкивов в системах двигателей. Она позволяет точно формировать как профиль зубьев, так и посадочные места в ходе одного процесса прессования, обеспечивая стабильное качество деталей. Такой подход позволяет добиться высоких объёмов производства, контролируя расход материала и производственные затраты.

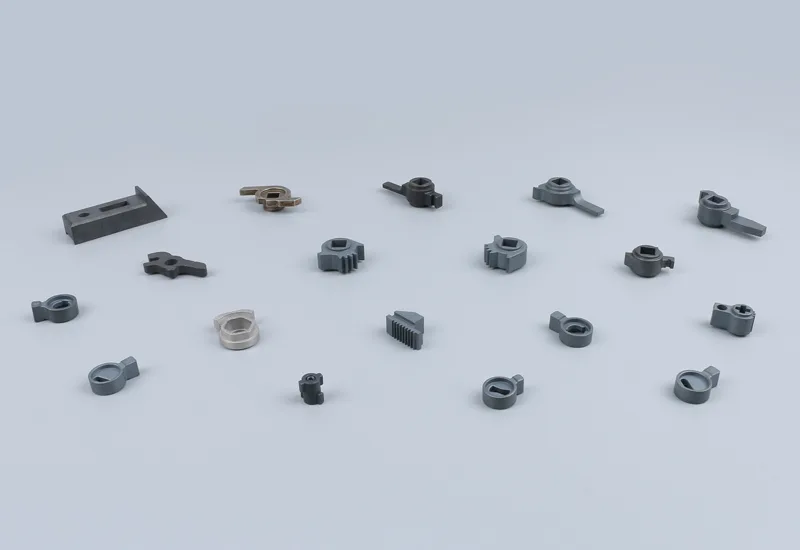

Заблокировать часть
Еще одним типичным применением технологии порошковой металлургии является производство компонентов дверных замков, включая замки для шкафов, электронные дверные замки, интеллектуальные дверные замки, дверные замки из ПВХ и врезные замки.
По сравнению с традиционным процессом производства металлов технология порошковой металлургии значительно снижает производственные затраты и позволяет осуществлять быстрое и крупносерийное производство компонентов замков.
типичный спеченные компоненты дверных замков К ним относятся цилиндры замков, засовы, стержни замков и штифты замков. Эти детали обычно изготавливаются из материалов FC-0205 или FC-0208 и обработанный паром для получения однородного внешнего вида поверхности и более высокой стойкости к коррозии.

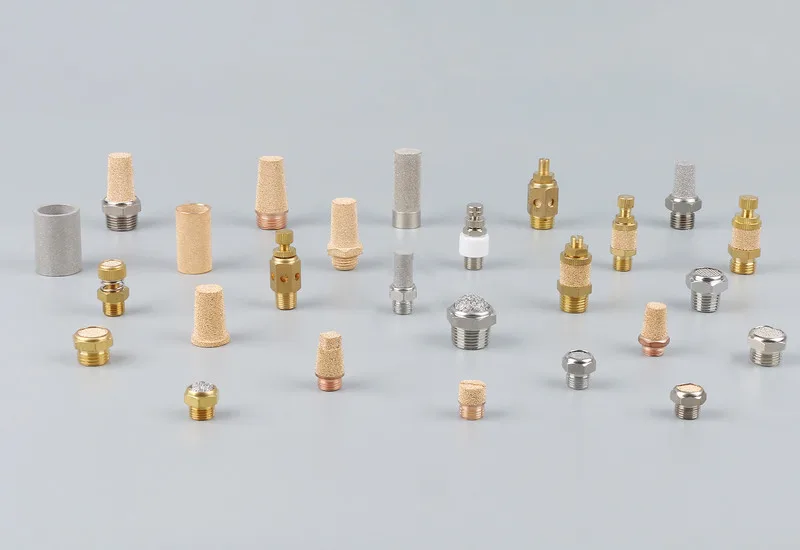

Спеченный фильтр
A спеченный фильтр Это пористый компонент, изготовленный путём прессования и спекания порошкообразных материалов. Частицы сплавляются в сплошную структуру, а пространство между ними образует мелкие равномерные поры, пропускающие жидкости и газы, но блокирующие проникновение загрязнений.
Эти пористые фильтры прочные, долговечные и устойчивые к воздействию тепла и коррозии, что делает их пригодными для таких ответственных применений, как химическая переработка, очистка газов и фильтрация жидкостей.
Компания BLUE — ведущий поставщик порошковой металлургии в Китае, предлагающий широкий ассортимент стандартных деталей, изготовленных методом порошковой металлургии, без необходимости оплаты за оснастку. Вы можете перейти по ссылке: НАШИ На странице МАГАЗИН выберите детали, которые точно такие же, как ваши, и оформите заказ напрямую. Или вы можете напрямую скачать наш список продукции порошковой металлургии.
Если вы не можете найти, мы поддерживаем индивидуальные детали из порошковой металлургии.
