Меднение представляет собой электрохимический или химический процесс нанесения тонкого слоя меди на поверхность подготовленной подложки, обычно металлической, но также может быть пластиковой.
Медное покрытие обычно не используется непосредственно для украшения или защитного внешнего слоя, а как базовый слой для Никелирование, хромирование, золочение, серебрение Поскольку углерод и водород с трудом диффундируют и проникают в медь, слой медного покрытия также является превосходным слоем покрытия для предотвращения науглероживания и азотирования.
Содержание:
Процесс меднения
Медное гальванопокрытие

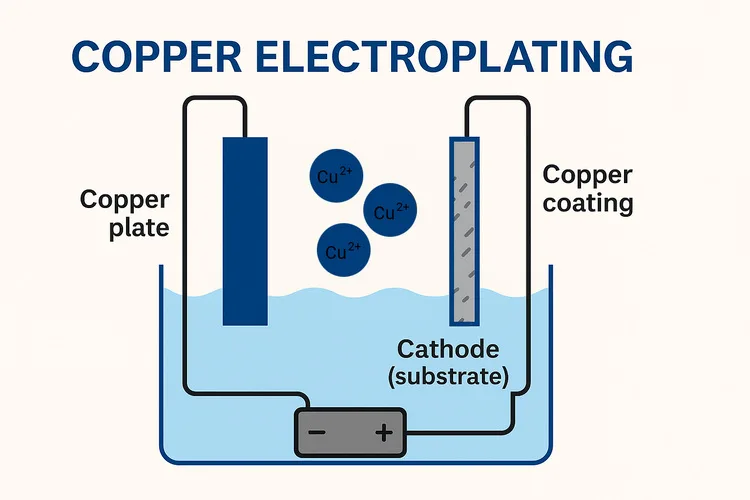

Электроосаждение меди — это процесс, в котором тонкий слой меди осаждается на подложку посредством электрохимической реакции. В этом методе подложка, на которую наносится покрытие, выступает в качестве катода, а медная пластина — в качестве анода.
Подложка и медная пластина погружаются в гальванический раствор. В ходе электрохимической реакции ионы меди (Cu²⁺) высвобождаются из медного анода в раствор, а на катодной подложке образуется медное покрытие.
Процесс гальванопокрытия медью состоит из 4 основных этапов:
1. очищающий
Процесс начинается с тщательной очистки, чтобы обеспечить отсутствие загрязнений на поверхности. Химические чистящие средства, такие как щелочные моющие средства, используются для удаления масел и пыли.
Если очистка не будет тщательной, на поверхности может остаться масляная пленка, препятствующая надлежащему сцеплению покрытия с подложкой. Это может привести к дефектам, таким как отслаивание и образование пузырей.
2. активация
После очистки подложка подвергается активации, обычно с использованием кислотного погружения или раствора для микротравления.
Активация удаляет с поверхности оксидный слой и ржавчину, полностью обнажая структуру решетки основного металла и переводя его в активированное состояние, пригодное для нанесения покрытия.
3. Гальваника
Катод (заготовка) и медный анод погружаются в электролит. Подается постоянный ток, а температура ванны поддерживается для оптимального осаждения.
Ионы меди мигрируют от анода через раствор и восстанавливаются на катоде, образуя равномерный металлический слой меди.
Толщина и качество покрытия зависят от плотности тока, состава ванны и времени осаждения. Типичная толщина покрытия составляет от 5 до 25 мкм за цикл.
4. Отделочные
После нанесения покрытия медный слой полируется и обрабатывается для улучшения внешнего вида и долговечности.
Механическая полировка или шлифовка используется для достижения желаемой отделки поверхности. Поскольку медь склонна к окислению, на нее наносится антикоррозийное покрытие или пассивирующий слой, чтобы сохранить ее блеск и предотвратить изменение цвета.
Химическое меднение
Химическое меднение — это химический процесс, при котором на проводящие и непроводящие подложки наносится равномерный слой меди без использования электрического тока, а с использованием автокаталитической реакции между солями меди и восстановителем, таким как формальдегид.
Химическое меднение может равномерно покрывать поверхность подложки. Оно не зависит от размера, формы и проводимости подложки и является очень эффективным методом металлизации неметаллических поверхностей. Однако химическое медление медленнее и дороже, чем гальваническое.
Виды гальванопокрытия медью
Кислотное медное гальванопокрытие
Меднение сульфатной кислотой в основном используется для декоративной гальванизации, проводящей гальванизации, сварочной гальванизации и в качестве окончательного покрытия. Кислотное меднение имеет хорошую пластичность и не разъедает некоторые виды пластика и печатные медные фольговые клеи, такие как цианистое меднение, поэтому оно широко используется в гальванизации пластика и печатных плат.
Кислотно-сульфатное меднение имеет следующие преимущества:
- Состав раствора для гальванопокрытия прост, а свойства стабильны.
- Эффективность использования тока близка к 100%, а эффект осаждения хороший;
- Возможность нанесения мощного равномерного покрытия и глубокого покрытия
- Позволяет получать медное покрытие с высокой пластичностью, высокой плоскостностью и высокой яркостью;
- Процесс легко контролировать, а эксплуатация процесса проста.
- И при этом меньше загрязняется окружающая среда.
Цианидное меднение
Цианидное меднение — это хорошо зарекомендовавший себя процесс гальванизации, известный своими превосходными возможностями всестороннего покрытия, глубоким покрытием, хорошей плотностью покрытия и простотой полировки. Однако цианидная система очень токсична, трудно разлагается и представляет значительный риск как для окружающей среды, так и для здоровья человека.
Пирофосфатное меднение
Преимущества системы гальванопокрытия пирофосфатной медью:
- Раствор для покрытия стабилен
- Легко использовать в автоматизированном производстве.
- Мелкие кристаллы
- Хороший глянец поверхности
- Хорошая прочность
- Отсутствие водородной хрупкости
- Его можно наносить непосредственно на стальную поверхность методом гальванизации.
Однако существуют и следующие проблемы:
- Прочность сцепления между покрытием и стальной основой очень плохая.
- Металлический анод легко пассивируется в пирофосфатном электролите.
Для чего используется меднение?
Применение гальванопокрытий меди
Электроника
В области электроники слой меди наносится на поверхность сквозного отверстия печатной платы с помощью процесса гальванопокрытия для достижения функции электропроводности, что благоприятствует сварке небольших микроэлектронных устройств.
Медное покрытие также может использоваться в качестве базового покрытия многослойного металлического покрытия некоторых металлических деталей или неметаллических деталей, например, нижнего покрытия серебрения, золочения и лужения. С одной стороны, это может сэкономить драгоценные металлы. С другой стороны, медное покрытие в качестве промежуточного слоя может повысить прочность связи между всем многослойным покрытием и основным материалом.
Оформление торжеств
Кроме того, медное покрытие может использоваться в качестве поверхности некоторых декоративных изделий благодаря его гладкой и нежной поверхности, а также хорошей коррозионной стойкости.
Применение химического меднения
Химическое меднение в основном используется для металлизации отверстий на поверхности печатных плат (ПП), гальванопокрытия пластика и микроэлектроники.
Химическое меднение на подложках гибридных схем СВЧ и керамических схем имеет такие преимущества, как хорошая проводимость, большая токовая нагрузка, хорошая теплопроводность и хорошие характеристики мягкой пайки.
Преимущества меднения
Некоторые основные преимущества меднения включают в себя:
Коррозионная стойкость: Правильно нанесенный слой меди защищает базовый материал от ржавчины и химического износа.
Улучшенная проводимость: медь обладает высокой проводимостью, подходит для применения в электронике и электротехнике.
Улучшенная паяемость: поскольку медь обладает превосходной смачиваемостью, пайка значительно облегчается в процессе производства.
Лучшая адгезия для многослойных покрытий: также действует как базовый слой для никелевого, золотого и хромового покрытия, обеспечивая качественную адгезию и прочное соединение.
Проблемы при гальванопокрытии меди
Проблемы с адгезией
Иногда субстрат не подготовлен должным образом для процесса гальванопокрытия. В этом случае мы сталкиваемся с проблемами адгезии меди.
Эти проблемы могут привести к шелушению или отслаиванию, особенно когда субстрат подвергается воздействию высоких напряжений. Решение заключается в тщательной очистке для правильной активации.
Шероховатая поверхность
Гальванические медные покрытия могут иметь такие проблемы, как частицы меди, ямки и побеление. Частицы меди в гальваническом слое могут быть результатом чрезмерного тока, неисправных приспособлений, высокого содержания серной кислоты или низкого содержания меди.
Ямки, небольшие отверстия или неровности на медном покрытии могут возникнуть из-за загрязнений в гальванической ванне или неравномерной плотности тока в процессе гальванопокрытия.
Щелочное нецианидное меднение – будущие направления
По мере роста экологических проблем ожидается, что нецианидное меднение заменит цианидное меднение и станет доминирующим методом. Распространенные нецианидные агенты меднения включают пирофосфат, ЭДТА, цитрат, ОЭДФ, амид, этилендиамин, глицерин и тартрат.
Несмотря на свои преимущества, гальваностегия без цианида сталкивается с двумя основными проблемами: обеспечением надлежащего сцепления между подложкой и покрытием и поддержанием стабильности гальванического раствора.
