La sinterizzazione allo stato solido è un processo di trattamento termico in cui la polvere sciolta viene convertita in componenti solidi coerenti. Il processo viene condotto a temperature elevate, tipicamente comprese tra il 70% e il 90% del punto di fusione del materiale. Questo riscaldamento porta alla formazione di legami chimici tra le particelle allo stato solido. Man mano che questo legame progredisce, si formano dei colli di collegamento tra le particelle, la porosità diminuisce e la densità complessiva del materiale aumenta.
Contenuti

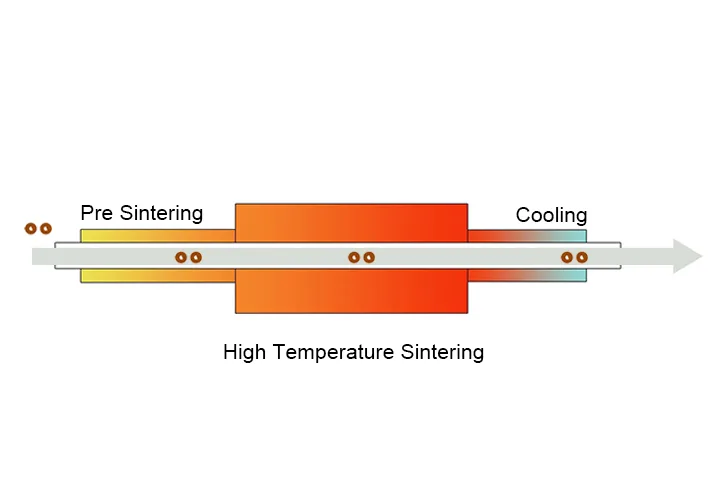

Come funziona la sinterizzazione allo stato solido?
Formazione del collo e legame iniziale
Nella fase iniziale, non appena inizia la sinterizzazione, le particelle di polvere entrano in contatto tra loro e si formano dei colli nei punti di contatto. La formazione dei colli avviene attraverso il trasporto atomico e la diffusione superficiale. In questa fase, il numero di coordinazione delle particelle aumenta e la crescita dei colli continua fino al raggiungimento di una densità relativa del 75%. Questa fase pone sostanzialmente le basi per la densificazione, massimizzando il contatto tra le particelle.
Interazione dei grani controllata dalla diffusione
Nella seconda fase, la densificazione continua attraverso un meccanismo di trasporto del materiale, che potrebbe essere:
- Diffusione reticolare
- Diffusione del bordo del grano
In questa fase, i canali interconnessi sono formati da pori lungo i bordi dei grani e attorno alla regione del colletto. Questi canali si restringono, causando un aumento della densità relativa a circa il 93%. L'energia del bordo dei grani inizia a svolgere un ruolo importante in questo caso, poiché guida la crescita dei grani mentre il sistema cerca di minimizzare l'energia interfacciale totale. Al termine di questa fase, la microstruttura evolve in una rete di grani poliedrici con pori situati principalmente sui bordi dei tre grani.
Densificazione ed eliminazione dei pori
Nella terza fase, i pori rimanenti iniziano a restringersi e a rompersi in piccole sacche isolate. Man mano che il riscaldamento prosegue, la grana si sviluppa ulteriormente, riducendo al minimo i pori e dando origine a un componente altamente denso. Se non ci sono gas intrappolati tra le particelle, il materiale può raggiungere una densità quasi completa. Al termine di questa fase, i componenti ottenuti presentano notevoli proprietà meccaniche e diventano resistenti, altamente densi e prossimi alla loro forma finale.
Applicazioni della sinterizzazione allo stato solido

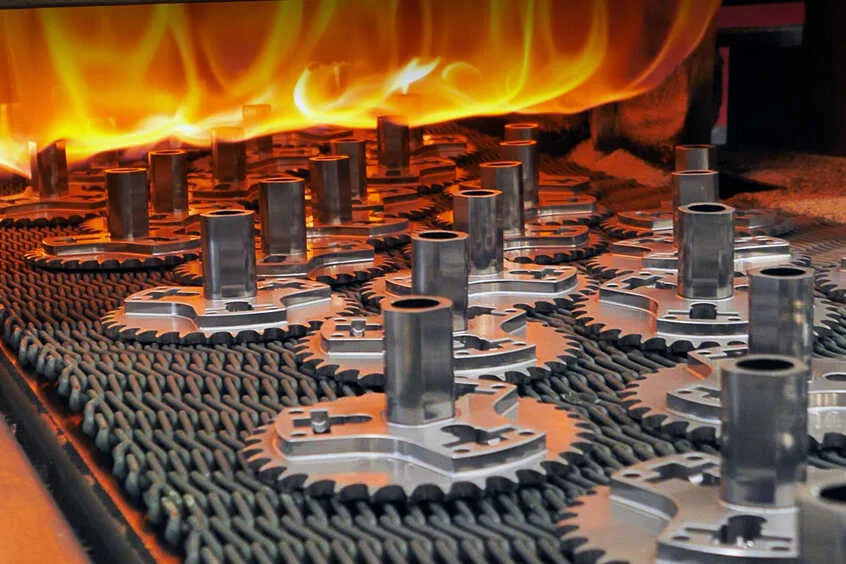

Componenti in polvere metallica
La sinterizzazione allo stato solido ha trovato applicazione nella produzione di componenti in polvere metallica che richiedono elevata densità e resistenza. Questi componenti includono cuscinetti, ingranaggi, parti strutturali ad alta resistenza e altro ancora. Il processo consente di realizzare geometrie complesse con buona resistenza all'usura e precisione dimensionale.
Ceramici
La sinterizzazione allo stato solido svolge un ruolo fondamentale nella produzione di componenti ceramici densi e ad alte prestazioni, senza dover ricorrere alla fase liquida. Utilizzando la sinterizzazione allo stato solido, è possibile realizzare due principali categorie di prodotti ceramici avanzati, tra cui:
- Ceramica elettromagnetica: Tra queste rientrano le applicazioni nei campi elettrico, magnetico e ottico, come condensatori, isolanti e materiali laser.
- Ceramiche strutturali: Per usi termomeccanici come utensili da taglio, impianti biomedici e componenti di motori.
Il processo garantisce maggiore robustezza, resistenza termica e affidabilità in entrambe le categorie.
Materiali refrattari
La sinterizzazione allo stato solido aiuta anche a produrre numerosi componenti in materiali refrattari in grado di resistere a temperature estreme e stress meccanici. I materiali refrattari lavorati tramite sinterizzazione allo stato solido includono tungsteno (W), molibdeno (Mo), tantalio (Ta), niobio (Nb) e zirconia (ZrO₂), nonché allumina (Al₂O₃). I componenti refrattari prodotti con questa tecnica sono ampiamente utilizzati in componenti di turbine aerospaziali, crogioli, elementi riscaldanti e schermi antiradiazioni.
Vantaggi dell'utilizzo della sinterizzazione allo stato solido
Conservazione dell'integrità dei materiali
Nella sinterizzazione allo stato solido, l'integrità chimica e strutturale del materiale viene preservata poiché la polvere si consolida senza fondersi, tipicamente in un'atmosfera inerte. Questo approccio previene drastici gradienti termici, cambiamenti di fase, ossidazione, contaminazione e distorsioni. Di conseguenza, mantiene la precisione dimensionale e protegge il materiale da danni strutturali.
Proprietà meccaniche migliorate
La sinterizzazione allo stato solido migliora l'integrità, la resistenza e la durabilità del materiale, poiché ne aumenta la densità attraverso la formazione di colli sinterizzati tra le particelle. Questa sinterizzazione allo stato solido non solo riduce gli ossidi superficiali e rimuove i lubrificanti residui, ma produce anche una microstruttura più densa e uniforme.
Microstruttura controllata
Un altro vantaggio fondamentale della sinterizzazione allo stato solido è la sua capacità di produrre una microstruttura finemente controllata. I produttori possono ottenere una struttura densa con grani distribuiti uniformemente regolando attentamente fattori come la dimensione delle particelle, la temperatura di sinterizzazione e il tempo di mantenimento.
Ad esempio, studi sulle leghe di tungsteno rinforzate con dispersione di ossido (ODS) hanno dimostrato che il controllo della microstruttura impedisce una crescita eccessiva dei grani, mantenendo al contempo un'elevata densità.
Inoltre, una microstruttura ben regolata migliora anche la resistenza alla frattura e la durata complessiva, rendendo i componenti sinterizzati ideali per applicazioni critiche nei settori aerospaziale, della difesa e dell'ingegneria avanzata.
Vantaggi in termini di costi
Consumo energetico ridotto
Infine, ma non meno importante, la sinterizzazione allo stato solido è un processo conveniente, poiché richiede molta meno energia operando al di sotto della temperatura di fusione del materiale.
Minimo spreco di materiale e operazione secondaria
Inoltre, il processo genera uno spreco minimo di materiale e in genere riduce la necessità di estese operazioni secondarie, abbassando i costi di produzione complessivi.
Limitazioni della sinterizzazione allo stato solido
Tempo di sinterizzazione lungo
La sinterizzazione allo stato solido richiede spesso tempi di lavorazione prolungati, soprattutto per materiali con punti di fusione elevati o bassa diffusività atomica. Ciò è dovuto alla lenta velocità di migrazione atomica necessaria per il legame e la densificazione delle particelle.
Densificazione incompleta
Poiché la sinterizzazione allo stato solido non avviene in presenza di alcun liquido, è difficile ottenere una densificazione completa del materiale. Ciò influisce sull'integrità meccanica e sulle prestazioni del materiale sinterizzato. Ad esempio, nella sinterizzazione di ceramiche SiC, la sinterizzazione allo stato solido si basa principalmente su additivi a base di boro-carbonio per facilitare la densificazione. Allo stesso tempo, ottenere una densificazione completa esclusivamente attraverso meccanismi allo stato solido può comportare porosità residua e proprietà meccaniche ridotte.
Alta temperatura
Per facilitare la diffusione atomica, la sinterizzazione allo stato solido richiede temperature elevate. Ciò può causare problemi come la crescita dei grani o la distorsione. Questi effetti termici possono introdurre difetti e ridurre le prestazioni complessive del componente sinterizzato.
Sinterizzazione allo stato solido vs sinterizzazione in fase liquida
La tabella seguente confronta la sinterizzazione allo stato solido e sinterizzazione in fase liquida.
| Attributo | Sinterizzazione allo stato solido | Sinterizzazione allo stato liquido |
|---|---|---|
| Definizione | La densificazione avviene interamente nella fase solida al di sotto del punto di fusione. | Durante la sinterizzazione si forma una fase liquida che favorisce la densificazione. |
| Temperatura | 0.7–0.9 Tm (nessuna fusione). | 0.8–0.98 Tm (fusione parziale). |
| Meccanismo | Diffusione atomica: diffusione superficiale, al confine dei grani e di volume. | Il liquido bagna i solidi, consentendo la riorganizzazione e la precipitazione della soluzione. |
| forza motrice | Riduzione dell'energia superficiale solida. | Forze capillari e bagnatura dei liquidi. |
| Tasso di densificazione | Lento; controllato dalla diffusione. | Veloce; assistito dal flusso del liquido. |
| Microstruttura | Grana fine e uniforme; elevata stabilità dimensionale. | Grani più grossolani; possibile segregazione o distorsione. |
| Materiali | Fe, Cu, W, Mo, acciaio inossidabile, Al₂O₃, Si₃N₄. | WC–Co, Cu–Sn, cermet, bronzi infiltrati. |
| Vantaggi | Forma stabile, microstruttura pulita, legame forte. | Alta densità, bassa temperatura, buon legame di fase. |
| Limiti | Possibile densificazione incompleta. | Rischio di distorsione o distribuzione non uniforme del liquido. |
| Applicazioni | Parti strutturali PM, ingranaggi, boccole, filtri. | Metalli duri, utensili da taglio, cuscinetti in bronzo. |
