Nella metallurgia delle polveri, la compattazione è il processo di applicazione di alta pressione alle polveri metalliche in uno stampo utilizzando punzoni superiori e inferiori.
Questo processo modella, deforma e densifica le polveri nella forma desiderata, nota come "compatto verde".
In questo blog esploreremo i dettagli della compattazione nella metallurgia delle polveri e discuteremo i diversi metodi di compattazione.
Contenuti
Quattro fasi di compattazione
Il processo di compattazione mediante metallurgia delle polveri si articola in quattro fasi principali.
Quattro fasi del processo di compattazione nella metallurgia delle polveri
Ripieno
Per prima cosa, metti la polvere metallica nello stampo. È importante riempire lo stampo in modo uniforme per garantire la parte in polvere metallica con densità e proprietà meccaniche costanti.

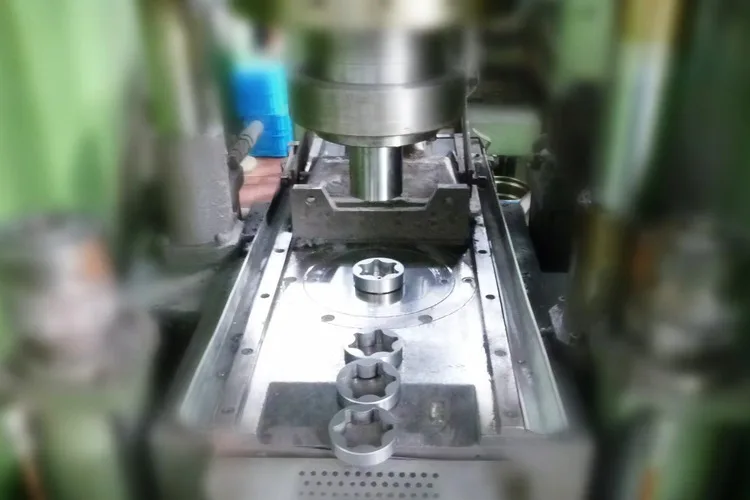

Compattazione
Dopo il riempimento, la polvere metallica viene pressata attraverso un punzone per creare un "compatto verde" o "parte verde". Questo è il pezzo sagomato prima di essere riscaldato per ottenere la massima resistenza e densità.
Pressione uniforme in tutto il la metallurgia delle polveri muore è importante. Perché qualsiasi variazione può causare una densità non uniforme, che potrebbe portare a punti deboli e crepe interne nel pezzo.
Inoltre, la pressione applicata deve essere sufficientemente forte e mantenuta per un tempo sufficiente a legare meccanicamente le particelle metalliche. Questo garantisce che il materiale mantenga la sua forma senza danneggiare l'attrezzatura o deformare il componente.
sformatura
A metà parte in polvere metallica vengono accuratamente rimossi dallo stampo utilizzando un punzone e una matrice. Questo processo è chiamato sformatura. Durante la sformatura, ciò che conta di più è il tempo. Se è troppo veloce, il pezzo semilavorato potrebbe strapparsi o avere una densità non uniforme. Se è troppo lento, influirà sull'efficienza produttiva complessiva.
Rimozione
Esistono tre modi per rimuovere le parti semilavorate:
- Manuale: per le parti più sottili o difficili da rimuovere, si usa comunemente la rimozione manuale. Queste parti verdi vengono quindi spostate nel processo di sinterizzazione.
Per migliorare la sicurezza sul lavoro, i produttori dotano i loro macchinari di anelli di rilevamento ABS. Questi dispositivi sono fondamentali per prevenire lesioni alle dita dei lavoratori.
- Scatola di polvere: le parti verdi vengono spostate tramite una scatola di polvere verso un vassoio di trasferimento, quindi trasportate al processo successivo.
- Automatico: un braccio robotico sposta i componenti verso una stazione specifica o un nastro trasportatore di sinterizzazione.
Metodi di compattazione nella metallurgia delle polveri
Compattazione dello stampo
La compattazione a stampo applica la pressione di un punzone in una sola direzione, rendendola ideale per la produzione di ingranaggi, boccole e componenti per automobili. È efficiente e produce pezzi uniformi e omogenei in grandi volumi.
Pressatura isostatica a freddo (CIP)
Pressatura isostatica a freddo Esercita una pressione uniforme da tutte le direzioni utilizzando un mezzo fluido all'interno di uno stampo flessibile. Questo metodo garantisce densità e proprietà meccaniche uniformi e previene le debolezze direzionali comuni nella compattazione degli stampi.
È particolarmente utile per realizzare forme complesse e parti ad alta densità richieste nei settori aerospaziale e medico.

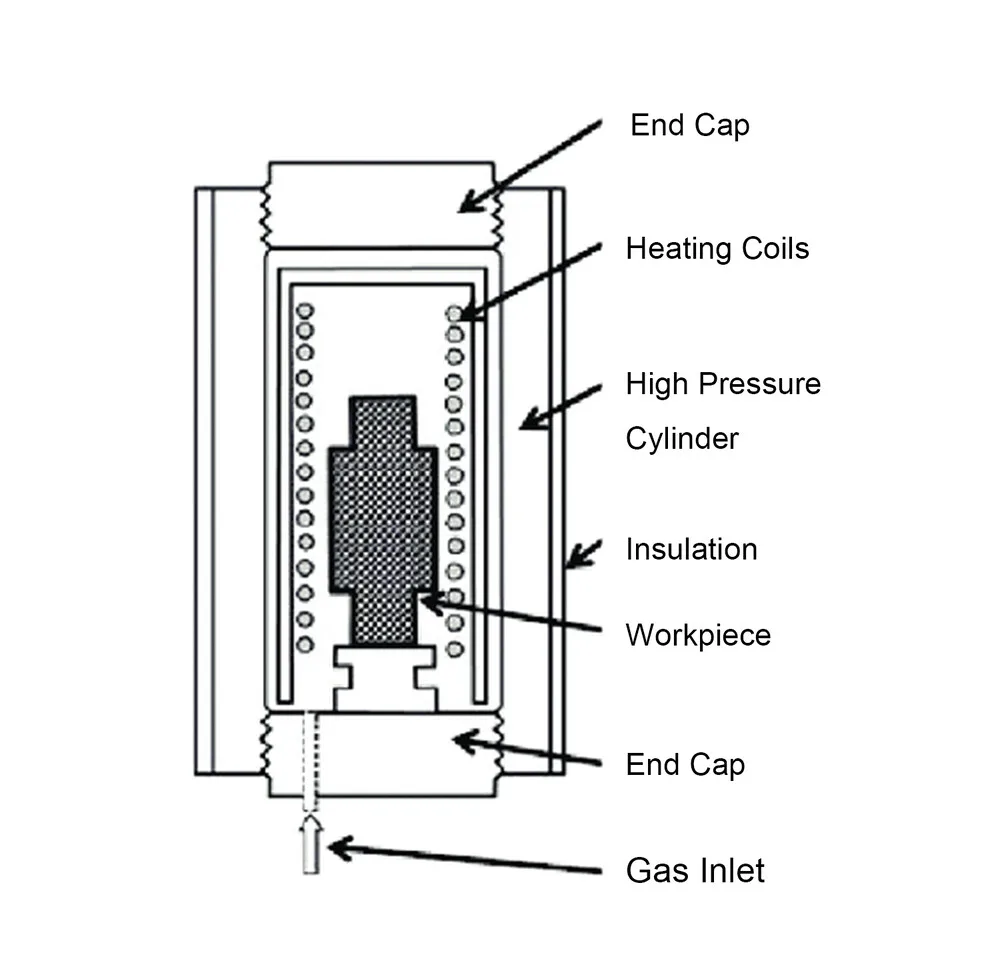

Pressatura Isostatica a Caldo (HIP)
Nel processo di pressatura isostatica a caldo, il compatto verde viene inserito in un contenitore flessibile e sigillato, tipicamente in acciaio dolce o acciaio inossidabile. Questo contenitore viene quindi esposto ad alte pressioni e temperature uniformemente da tutte le direzioni all'interno di un recipiente a pressione. Un gas inerte, tipicamente argon, riscalda e pressurizza il contenitore.
L'HIP è importante per la produzione di componenti critici nel settore aerospaziale, nucleare e medico che richiedono la massima affidabilità e resistenza.
Condizioni del processo di compattazione
- Pressione
La pressione e la durata della sua applicazione variano in base alla polvere metallica utilizzata, alla densità desiderata e alla complessità del pezzo. Ad esempio, l'alluminio richiede una pressione inferiore rispetto all'acciaio legato grazie alla sua natura più morbida.
- Lubrificazione

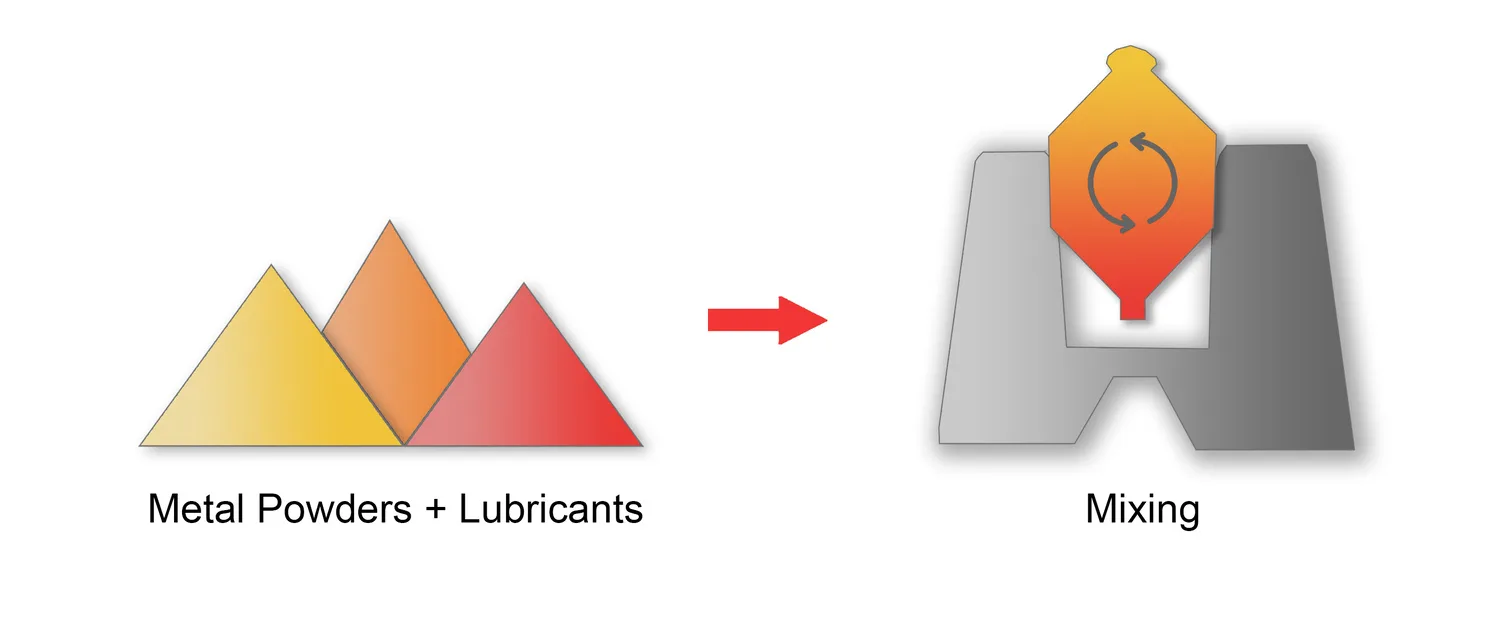

Durante la miscelazione della polvere, i lubrificanti si combinano con gli elementi della lega per riempire gli spazi tra le particelle di polvere, migliorando così la densità e la comprimibilità durante la compattazione.
Questi lubrificanti rimangono sulla superficie dello stampo anche durante il processo di compattazione nella metallurgia delle polveri, riducendo notevolmente l'attrito e l'usura sullo stampo.
- Velocità di compattazione
La velocità con cui la pressione viene applicata e rilasciata può influire sulla densità e sull'integrità del pezzo. È quindi importante trovare un equilibrio che massimizzi la produttività senza aumentare il rischio di difetti.
Pro e contro della compattazione
La tabella seguente mostra i pro e i contro del processo di compattazione.
| Vantaggi | Svantaggi |
|---|---|
| Elevata efficienza dei materiali: Riduce gli sprechi trasformando efficacemente la polvere in materiali densi. |
Compatibilità dei materiali limitata: Alcuni materiali, a causa delle loro proprietà, non sono adatti alla compattazione. |
| Forme complesse Questo processo consente di creare geometrie complesse che altre tecniche non sono in grado di realizzare. |
Alti costi iniziali Le attrezzature e la configurazione necessarie per la compattazione sono spesso costose. |
| Alta precisione: Il processo garantisce dimensioni precise e il rispetto di tolleranze ristrette. |
Forza più bassa: Le parti compattate presentano generalmente una resistenza inferiore rispetto a quelle realizzate tramite lavorazione meccanica. |
| Proprietà personalizzate: Le modifiche apportate durante il processo possono adattare le proprietà del materiale a esigenze specifiche. |
Problemi di porosità: La compattazione può causare porosità nei pezzi, compromettendone la resistenza. |
| Energia efficiente: Più efficiente dal punto di vista energetico rispetto ai processi basati sulla fusione. |
Limiti di dimensione: La dimensione dei pezzi è vincolata dalle capacità della pressa e dello stampo utilizzati. |
Attrezzatura per compattazione della polvere
Uncommon presse per compattazione delle polveri includono: pressa meccanica per polveri, pressa idraulica per polveri, pressa isostatica
- Pressa di compattazione meccanica
Le presse meccaniche, utilizzate principalmente per la compattazione degli stampi, garantiscono tolleranze dimensionali precise durante il processo di compattazione mediante metallurgia delle polveri. Note per la loro elevata velocità di produzione, queste presse sono ideali per la creazione di componenti più semplici.
- Pressa compattatrice idraulica
Sono versatili, ideali sia per la compattazione degli stampi che per la pressatura isostatica a freddo (CIP). Offrono un controllo preciso della pressione, rendendole perfette per la formazione di profili complessi e il raggiungimento di densità più elevate nella compattazione degli stampi. Per la CIP, le presse idrauliche forniscono una pressione uniforme su uno stampo flessibile, favorendo una compattazione uniforme.
- Pressa compattatrice isostatica
Sono specializzati nei metodi di compattazione isostatica e comprendono sia macchine CIP che HIP.
- Sistemi di alimentazione automatizzati
I sistemi di alimentazione automatizzati distribuiscono la polvere negli stampi con precisione e costanza, il che è fondamentale per mantenere una densità e una qualità uniformi in tutte le parti compattate.
- Sistemi di controllo
I sistemi di controllo monitorano e regolano i parametri di compattazione in tempo reale, garantendo che il processo di compattazione rispetti le specifiche richieste.
Di seguito è riportato un confronto tra le principali attrezzature di compattazione.
| Attrezzatura | Vantaggi | Svantaggi |
|---|---|---|
| Attrezzature per compattazione meccanica | • Produzione ad alta velocità • Conveniente per componenti più semplici |
• Limitato a geometrie meno complesse • Meno flessibile nelle regolazioni della pressione |
| Attrezzatura per compattazione idraulica | • Controllo preciso della pressione • Adatto a forme complesse e densità più elevate • Versatile per vari metodi di compattazione • A basso costo |
• Velocità di produzione più lente |
| Attrezzatura per compattazione isostatica | • Elevata densità e proprietà uniformi del materiale • Ideale per applicazioni ad alte prestazioni |
• Costi iniziali molto elevati • Configurazione specializzata • Cicli di produzione lenti |
In Cina, le principali attrezzature utilizzate per la compattazione mediante metallurgia delle polveri includono compattatori meccanici e idraulici. Quando i pezzi richiedono la formatura laterale, sono necessarie ulteriori fasi di lavorazione meccanica.
I pezzi semilavorati derivanti dal processo di compattazione delle polveri presentano spesso cricche interne, non rilevabili tramite ispezione visiva. Questi problemi di solito si manifestano solo dopo il processo di sinterizzazione, il che può comportare un notevole spreco di materiale. Questo problema deve essere affrontato in futuro.
Riteniamo che la pressatura isostatica sia una tecnica promettente per il futuro. Tuttavia, la sua diffusione è attualmente ostacolata dagli elevati costi dei macchinari necessari. Se i costi potessero essere ridotti e la capacità produttiva aumentata, sarebbe sicuramente preferita da molti produttori di metallurgia delle polveri.
FAQ
1. Qual è la pressione generale nel processo di compattazione della metallurgia delle polveri?
Nel processo di metallurgia delle polveri, le pressioni di compattazione variano a seconda del tipo di metallo e delle caratteristiche desiderate del pezzo.
Ad esempio, i metalli più morbidi richiedono in genere pressioni comprese tra 200 e 400 MPa per garantire una compattazione efficace.
I metalli più duri, come l'acciaio, richiedono pressioni più elevate, che vanno da 400 a 800 MPa.
2. Quali misure si possono adottare per ridurre la porosità delle parti compattate?
Per ridurre la porosità, è fondamentale ottimizzare la distribuzione granulometrica e i parametri di compattazione. L'utilizzo di tecniche come l'HIP può migliorare significativamente il processo di diffusione delle particelle metalliche legate, riducendo così la porosità.
3. Qual è l'efficienza lavorativa delle macchine compattatrici?
Prendendo i dati solo come esempio di una macchina compattatrice ad alta velocità da 25 tonnellate, il prodotto ha la forma di un barile rotondo:
Macchina compattatrice giapponese: 50~60 pezzi/min
Macchina compattatrice tedesca: 40~55 pezzi/min
Macchina compattatrice americana: 40-50 pezzi/min
Macchina compattatrice cinese: 30~40 pezzi/min
I dati sono solo di riferimento!
4. Il processo di compattazione mediante metallurgia delle polveri è pericoloso?
Sì, se eseguito in modo improprio, c'è il rischio che la muffa esploda, causando lesioni personali. Ma seguendo scrupolosamente le istruzioni di lavoro, questo problema può essere evitato.
5. Quali sono le specifiche per i secchi per il processo di compattazione della metallurgia delle polveri?
La chiave dipende dalle dimensioni della produzione. I bucket sono generalmente suddivisi in:
- 100 kg
- 250 kg
- 500 kg
- 1000 kg
